Quando planejamos a transformação de um espaço educacional, surgem muitas dúvidas sobre o que compõe o trabalho do arquiteto. A criação ou modernização de uma instituição de ensino envolve um projeto de arquitetura escolar completo com embasamento técnico, estudo das metodologias pedagógicas e precisão no detalhamento das entregas.
A dimensão dessas entregas varia de acordo com o escopo contratado. O trabalho pode ir desde a reforma pontual de um ambiente até a construção de um complexo escolar inteiro. Independentemente do tamanho da intervenção, o raciocínio permanece o mesmo. O processo começa na escuta atenta dos objetivos da instituição, passa pela concepção espacial e termina na documentação técnica que viabiliza a execução da obra sem surpresas.
Neste guia, explicamos como funcionam as fases do projeto de arquitetura escolar, quais são os documentos entregues em cada etapa e de que forma essa documentação protege a sua instituição.

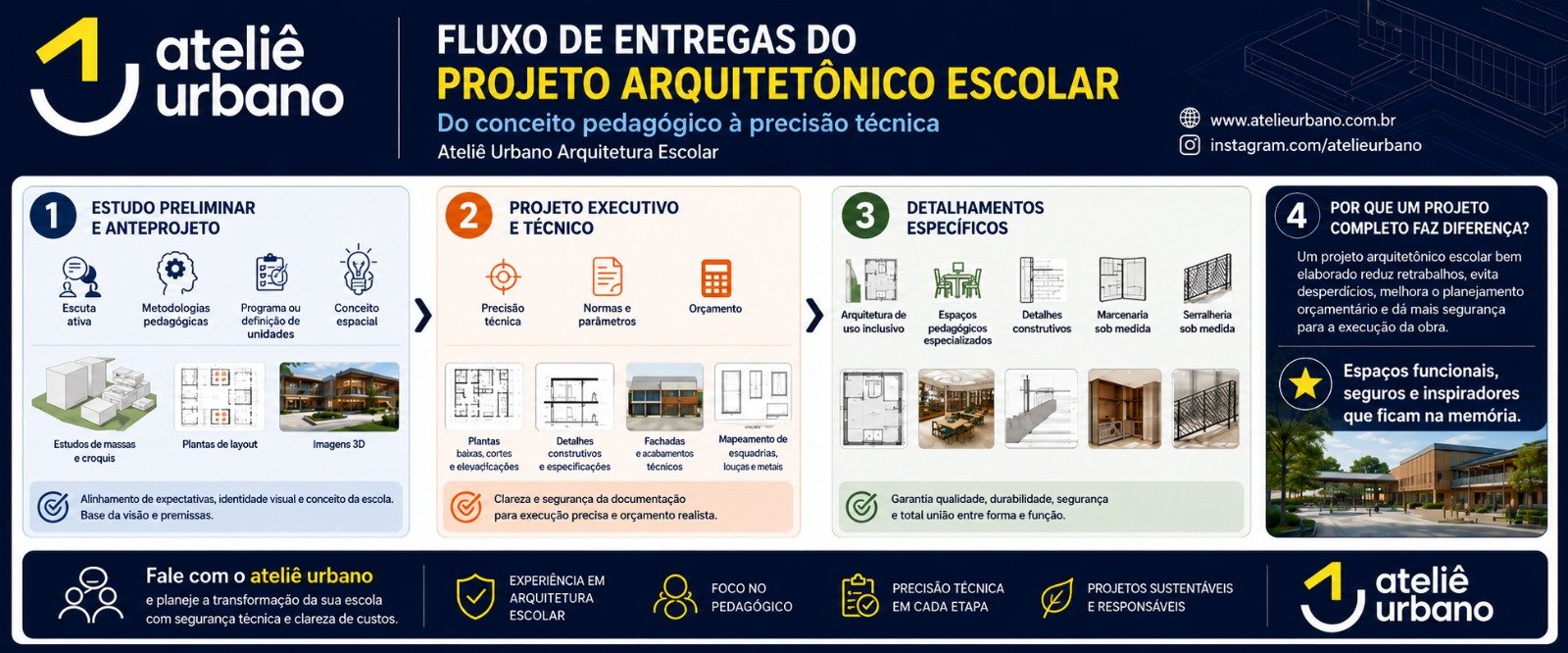

As fases de desenvolvimento: da concepção ao detalhamento técnico
Para que a arquitetura consiga traduzir a identidade da escola, respeitando as normas técnicas, o prazo e o valor do investimento, o projeto é estruturado em etapas progressivas. Essa metodologia garante clareza nas decisões e evita retrabalhos durante a execução.
Aqui no Ateliê Urbano dividimos o projeto em cinco momentos principais:
- Estudo Preliminar (EP)
- Anteprojeto (AP)
- Projeto Básico (PB)
- Projeto Executivo (PE)
- Detalhamentos Específicos
Nas etapas iniciais de Estudo Preliminar e Anteprojeto, concentramos nossos esforços no entendimento das necessidades do cliente e na criação do conceito espacial. Essa fase representa a alma do projeto. É nesse momento que desenvolvemos estudos de massa, croquis, plantas de layout e maquetes eletrônicas tridimensionais.
Esses recursos visuais facilitam a compreensão dos gestores, pois permitem visualizar cores, materiais de acabamento, fluxos de circulação e distribuição dos ambientes. A intenção principal da fase conceitual é tirar dúvidas, testar possibilidades e alinhar o projeto à pedagogia da escola, sem esquecer as expectativas de prazo e valores de investimento na construção.
Superada a aprovação inicial, entramos no desenvolvimento do Projeto Executivo e dos Detalhamentos. Nessa fase, transformamos os conceitos em desenhos técnicos precisos, reunindo todas as informações necessárias para orientar os demais profissionais envolvidos no processo de execução da obra (projetistas complementares, profissionais de execução e fornecedores de material e mão de obra em geral).
Desenhos técnicos do projeto de arquitetura escolar
A etapa técnica reúne a documentação indispensável para a construção e reforma. Cada prancha técnica cumpre uma função específica na transmissão das informações da obra.
Plantas arquitetônicas e suas especialidades
A planta baixa é a representação técnica mais conhecida, apresentando a vista superior do espaço seccionado a uma altura padrão. Em uma edificação educacional, elaboramos plantas específicas para guiar com exatidão os diferentes profissionais da construção:
- Planta de layout: posiciona o mobiliário de linha e planejado, os equipamentos pedagógicos e os fluxos de movimentação de alunos e educadores. A partir dela é possível organizar a compra de todos os móveis com a antecedência necessária.
- Planta de arquitetura: indica as demolições e construções, os tipos de vedação, dimensões de ambientes, indicações de acabamento e de portas e janelas. É uma das pranchas mais importantes do conjunto do projeto executivo.
- Planta de instalações: especifica a localização exata de pontos elétricos, lógica, dados, sistemas de áudio, sistema de segurança, pontos de água, de esgoto e de climatização.
- Planta de forro e iluminação: indica todos as alturas de pés direitos do projeto, tipos de forro e luminárias.
- Planta de paginação de piso: determina os pontos de início do assentamento, o alinhamento das peças, os recortes e as especificações dos materiais de revestimento.
Cortes longitudinais e transversais
Os cortes são vistas verticais que seccionam o prédio em pontos estratégicos. Eles revelam informações fundamentais que a planta baixa não consegue exibir, tais como as alturas do pé-direito e de peitoris das janelas, a inclinação de rampas, a estrutura de escadas e a passagem de tubulações sobre o forro, por exemplo.
Fachadas
As fachadas mostram os fechamentos externos da edificação. Nesses desenhos, indicamos a aplicação de cores, revestimentos cerâmicos, painéis amadeirados, brises de proteção solar e outros elementos que consolidam a linguagem visual da escola.
Mapeamento e quadro de caixilhos
O mapeamento de caixilhos lista e quantifica todas as esquadrias do projeto, abrangendo portas, janelas, portões e divisórias especiais. Essa entrega especifica as dimensões, o sentido de abertura, os tipos de vidro, as ferragens e os materiais de cada peça, como alumínio ou madeira, possibilitando a solicitação de orçamentos junto aos fabricantes.
Ampliações e detalhamentos de ambientes específicos
Escolas exigem soluções resistentes ao uso intenso e plenamente seguras para crianças e jovens. Por esse motivo, determinadas áreas necessitam de representações em escalas maiores, garantindo maior nível de detalhe.
Ampliações de áreas molhadas
Locais como sanitários, vestiários, cozinhas, copas e áreas de serviço pedem um cuidado técnico rigoroso. Desenhamos esses ambientes em escalas ampliadas para demonstrar as alturas de bancadas, o posicionamento de louças sanitárias e o encontro dos revestimentos das paredes.
Ampliações de espaços pedagógicos especializados
Laboratórios de ciências, bibliotecas, salas maker, ateliers de arte e parques infantis ganham desenhos ampliados que demonstram a integração entre a arquitetura, as redes de infraestrutura e o mobiliário pedagógico.
Detalhes construtivos gerais
Os detalhes construtivos são pormenores arquitetônicos que garantem o bom acabamento e a durabilidade da edificação. Incluímos nessa documentação a montagem de guarda-corpos, arremates de pingadeiras, fixação de painéis acústicos, detalhes de encontros entre diferentes pisos, entre outros.
Projetos sob medida: marcenaria e serralheria
Detalhamos todas as peças que tenham desenho exclusivo para aquela instituição. As diferentes faixas etárias e as diversas linhas pedagógicas pedem projetos específicos de mobiliário e peças em metal.
- Detalhamento de marcenaria: reúne pranchas técnicas com vistas, cortes, tipos de puxadores, sistemas de dobradiças e especificações do materiais para a fabricação de nichos, armários, bancadas de trabalho, balcões de atendimento e estantes de leitura.
- Detalhamento de serralheria: especifica peças metálicas desenhadas sob medida, como portões de acesso, estruturas de cobertura para quadras, brises de sombreamento, prateleiras e divisórias.
O impacto de um projeto executivo no orçamento da obra
O investimento em um projeto técnico completo é o principal fator para a saúde financeira do seu empreendimento. Quando a obra conta com um projeto robusto e abrangente a construtora consegue elaborar uma planilha orçamentária realista.
Projetos incompletos geram margem para interpretações ambíguas no canteiro de obras, o que quase sempre resulta em desperdício de materiais, retrabalhos, atrasos no cronograma e aditivos financeiros indesejados. O projeto arquitetônico detalhado funciona como uma garantia de que o planejamento orçamentário aprovado pelos gestores será respeitado até a entrega das chaves.
Entendemos que cada instituição possui momentos, prioridades e capacidades de investimento diferentes. Por isso, definimos o escopo exato dos entregáveis após a conversa inicial com a gestão, adaptando nosso trabalho às reais necessidades do seu espaço.
Desenvolver espaços educacionais exige unir visão pedagógica, responsabilidade técnica e sensibilidade para criar ambientes que fiquem gravados na memória dos alunos.
Quer entender como podemos planejar a transformação ou expansão da sua escola com total segurança técnica e clareza de custos?
Entre em contato com a equipe do Ateliê Urbano e agende uma conversa com nossos especialistas.
